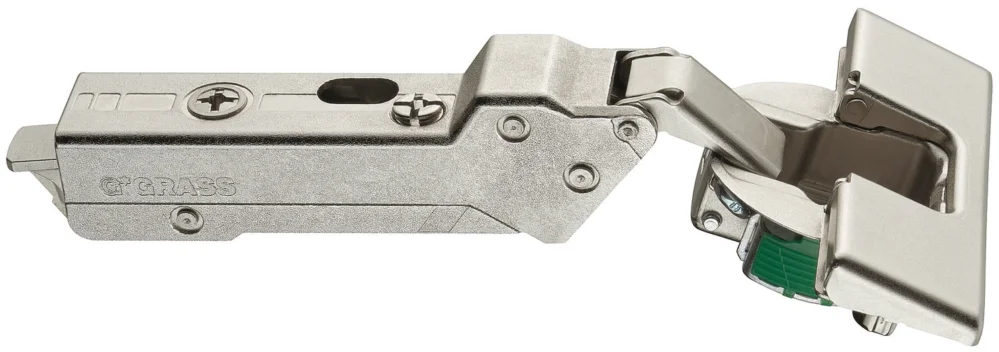

Grass Topfscharnier Tiomos 110° Mittel-/Zwillingsanschlag
Produktdetails
- Grass Markenqualität
- hochwertiges Topfscharnier Tiomos 110°
- für Standardanwendungen
- stabiles und robustes Möbelscharnier für Mittelanschlag
- wahlweise mit oder ohne integrierte, 3-fach verstellbare Schließdämpfung im Scharnierarm
- mit Öffnungsautomatik für komfortables Öffnen bei grifflosen Fronten
- optimale Fugenwerte bis 24 mm Türdicke
- Öffnungswinkel: 110°
- Montage: Tür am Korpus werkzeuglos (Clip-Technik)
- mit Schließdämpfung, mit Schließautomatik oder mit Öffnungsautomatik für grifflosen Fronten
- Werkstoff: Stahl
- Oberfläche: vernickelt
Ausführung: (bitte auswählen)
- Bohrbild 45/9,5 mm – mit Öffnungsautomatik – ohne Schließdämpfung – zum Schrauben
- Bohrbild 42/11 mm – mit Schließautomatik – ohne Schließdämpfung – zum Schrauben
- Bohrbild 42/11 mm – mit Schließautomatik – ohne Schließdämpfung – werkzeuglos
- Bohrbild 42/11 mm – mit Schließautomatik – mit Schließdämpfung – werkzeuglos
Einstellmöglichkeit:
- Seitenverstellung von –2 bis +2 mm
- Tiefenverstellung von –2 bis +3 mm
- Höhenverstellung je nach Montageplatte max. ±2,5 mm
Hinweise:
- Kreuzmontageplatte ist nicht im Lieferumfang enthalten – bitte separat bestellen
- Die Maße in der Zeichnung sind mit Montageplatte Distanz 2 mm berechnet
- Für Scharniere mit Öffnungsautomatik bitte Grass Tipmatic separat bestellen
Mengeneinheit:
- per 1 Stück Topfband
| Mindestfugefür Türen mit angefasten Kanten (R = 1 mm) bei Werkseinstellung | ||||||
|---|---|---|---|---|---|---|
| Türdicke mm | Topfabstand Emm | |||||
| 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | ||
| 16 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | |
| 17 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | |
| 18 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | |
| 19 | 0,9 | 0,9 | 0,9 | 0,9 | 0,9 | |
| 20 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| 21 | 1,4 | 1,3 | 1,3 | 1,3 | 1,3 | |
| 22 | 1,6 | 1,6 | 1,6 | 1,5 | 1,5 | |
| 24 | 2,4 | 2,1 | 2,1 | 2,1 | 2,0 | |
| Mindestfuge F | ||||||
| Türaufschlag mm | ||||||||||
| 5,5 | 6,5 | 7,5 | 8,5 | 9,5 | 10,5 | 11,5 | 12,5 | 13,5 | 14,5 | |
| 3 | 4 | 5 | 6 | 7 | -2 | |||||
| 3 | 4 | 5 | 6 | 7 | 7 | 7 | 0 | |||
| 3 | 4 | 5 | 6 | 7 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 3 | |||||
| Topfabstand E mm | Montageplatte Distanz mm |
