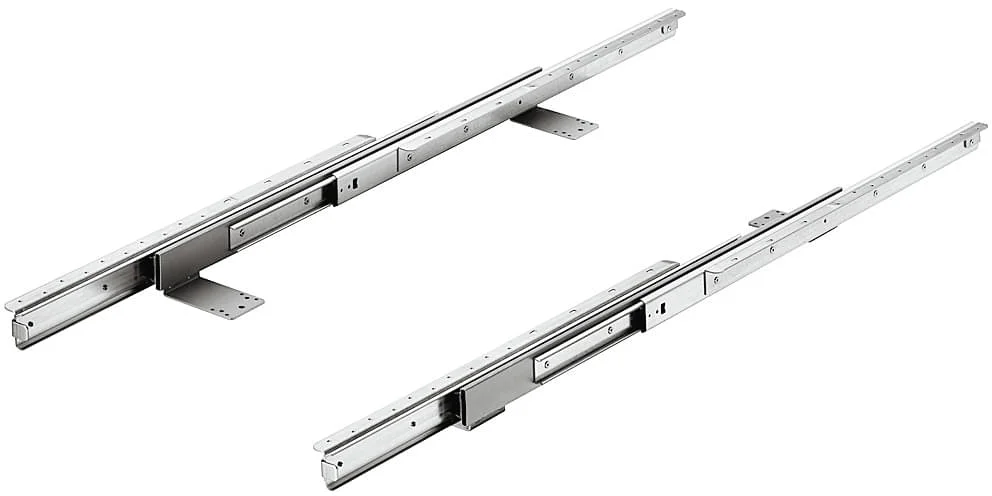

Häfele Kugelführung für 2 oder 3 Einlageplatten asynchron
- Häfele Markenquailität
- hochwertige Kugelführung für Kulissentische für 2 oder 3 Einlageplatten
- besonders robuster Tischausziehbeschlag für bis zu 6 Plätze mehr am Tisch
- praktische Tischverlängerung mit Mittelrohr für maximale Stabilität und Haltbarkeit
- Werkstoff: Führung und Mittelrohr Stahl
- Oberfläche: Führung verzinkt, Mittelrohr pulverbeschichtet weißaluminium RAL 9006
- Einbaulänge des Ausziehtischbeschlags = ca. Länge Zarge/Gestell oder ca. 2/3 des Tisch-Durchmessers bzw. der Tischlänge ohne Einlageplatten
- Bei Einbaulänge 1600 mm wird ein bauseitiger Stützfuß empfohlen
- Bestellhinweis:12 Führungsstifte und Spannverschlüsse oder 6 Drehriegel oder 6 Schließhaken sind nicht in der Garnitur enthalten – bitte separat bestellen
Ausführung: (bitte auswählen)
- Einbaulänge 860 mm
- Einbaulänge 1200 mm
- Einbaulänge 1600 mm
Mengeneinheit
- per 1 Garnitur Führung (Links und Rechts)
Montage
Technische Daten
|
Einbaulänge |
mm |
860 |
1200 |
1600 |
|---|---|---|---|---|
|
Tragkraft |
kg |
90 |
90 |
90 |
|
Öffnung für Einlageplatten |
mm |
1120 |
1560 |
1560 |
|
Breite der Einlageplatten |
mm | 1–2 x 500 |
1–3 x 500 |
1–3 x 500 |
|
Gesamt-Auszugslänge |
mm |
1980 |
2760 |
3160 |
|
Länge Montagewinkel |
mm |
725 |
725 |
725 |
| empfohlene Tischlänge | mm | 910–1200 | 1250–1800 | 1650–2400 |
